Нивомерни системи за светли горива и газ
OptiLevel е идеалната система за управление на резервоари. Развитата технология и добре обмислена системна архитектура, отвореният интерфейс, както и голям набор от допълнителни периферни устройства като потребителски интерфейс, принтер и модерния Mineo Controller, правят нивомерната сонда HLS 6010 най-добрият избор за вашата бензиностанция. Нивомерната сонда предлага записване на ниво, ниво на водата и температура и по този начин осигурява ясна представa за съдържанието на резервоарите. Системата, базирана на капацитивно измерване има и други предимства. Благодарение на тази технология OptiLevel не е чувствителен към влияния като движението на флуида, различни добавки, мръсният слой, потопени помпи, пяна, изпарения и вибрации. Сондата е изключително надеждна и не се износва, тъй като няма движещи се части.
„Оптилевъл“
Нивомерната система „Оптилевъл“ е преминала изпитания в БИМ и притежава удостоверение N 11.08.4925 за одобрен тип средство за измерване. Тя покрива всички изисквания на НАП за предаване на данни за нивата на резервоарите в бензиностанцията. Лесно се интегрира със всяка фискална система, тъй като предлага отворен и изключително опростен протокол за връзка.
Твоите ползи:
1. Дълга продължителност на живота с минимални разходи за поддръжка
2. Проста инсталация и малки инвестиции
3. Перфектна логистика благодарение на бързото управление на данните
Допълнителни функции:
Засичане на доставките:
OptiLevel автоматично регистрира количеството и времето на доставките.
Сравнение:
OptiLevel сравнява продаденото и останалото в резервоара количество, като отчита и температурните разлики.
Отчитане на плътността:
OptiLevel разпознава промените в плътността.
Използвайки тези данни, Вие можете незабавно да установите нередност със съдържанието на резервоарите.
Имаме удоволствието да представим на Вашето внимание Oптилевъл - системата, която притежава всички европейски сертификати за качество и безопастност, и осигурява предцизно предаване на следните данни за всеки резервоар
- Количество доставено гориво с автоматично приравняване към +15 ℃
- Налично количество гориво в резервоарите
- Количество изразходвано гориво
- Вискозитет на зареденото гориво (качество и повишено съдържание на вода)
- Количество вода на дъното на резервоара
- Алармен сигнал при изтичане на гориво от резервоарите, без да е регистрирано зареждане от бензиноколонките
Компоненти
×
Интелигентиният начин на работа
HLS 6010 СТАНДАРТ
Нивомерна сонда HLS 6010
Интелигентиният начин на работа
Нивомерната сонда HLS 6010 е подходяща за подземни и надземни резервоари за гориво
Характеристики на продукта
Нивомерната сонда HLS 6010 използва капацитивен метод за измерване, няма движещи се части и следователно не се износва. Сондата разпознава промяна на флуида, в който е поставена и автоматично се адаптира към него. Използваният метод за измерване е независим от налягането и температурата.Измерването на вода и температура е стандартно. Сондата се произвежда в различни дължини и различни стандарти за закрепване.Сондата е много гъвкава в употребата си и може да бъде изпозвана, както за нормално гориво така и за пропан-бутан (LPG) и AdBlue.
Варианти:
HLS 6010 СТАНДАРТ
Тази сонда е подходяща за подземни и надземни резервоари за светли горива. Тук могат да бъдат измерени различни видове горива и индустриални медии. Сондата е снабдена със свързваща скоба и може да се използва променливо в капака на купола.
HLS 6010 LPG
Тази сонда може да издържи на всяко налягане в резервоара за LPG. Докато нормалните сонди на стандартните резервоари са снабдени със свързваща скоба, завареният NPT фланец на резервоарите за течен газ осигурява максимална сигурност.
HLS 6010 ADBLUE
За да запази качествените характеристики на AdBlue, тази сонда е изработена изцяло от неръждаема стомана и тефлон. Тази сонда също така разполага със специален метод за почистване, което го прави напълно съвместим за използване в AdBlue.
×
- Supply-1: Свързване на 1 сонда
OPTILEVEL SUPPLY
Optilevel Supply е интерфейсът между сондите и Mineo контролера, също така играе роля за главаничното разпределяне на токовите кръгове, или така наречената „Ex-бариера“.
Характеристики на продукта
Захранващото устройство OPTILEVEL служи за захранване с напрежение на сондите. В зависимост от броя сонди, които трябва да бъдат свързани, има различни изпълнения. Могат да бъдат включени паралелно до 4 захранващи устройства, така че могат да бъдат включени най-много общо 32 сонди.По-висши системи се свързват към него чрез RS232 стандартния интерфейс.Освен това,захранващото устройство представлява т. нар. „Ех-бариера” т.е. тук се извършва галваничното разделяне на токовите кръгове.
Варианти
OptiLevel Supply се предлага в следните варианти:
- Supply-1: Свързване на 1 сонда
- Supply-4: Свързване на до 4 сонди
- Supply-5: Свързване на до 5 сонди
- Supply-8: Свързване на до 8 сонди
×
Интелигентно управление на резервоари
Контролерът Mineo Touch има множество разнообразни функции като прецизно измерване на нивото на запълване, автоматична алармена функция, разпознаване на доставка, откриване на течове и кражби, интернет връзка.
Калкулаторът тип Mineo извършва операции по изчисление и визуализация на обема при работни и базови условия, като използва данни от калибровъчната таблица на резервоара, таблицата за коригиране на обема при привеждане към базови условия (базова температура 15 °C) и нивото на течността, измерено от сензора за ниво за определяне на обема на течността в резервоара.
Optilevel mineo touch controller
Интелигентно управление на резервоари
Минео контролерът е малък, мощен и може да се използва универсално и гъвкаво.
Характеристики на продукта
Контролерът Mineo Touch има множество разнообразни функции като прецизно измерване на нивото на запълване, автоматична алармена функция, разпознаване на доставка, откриване на течове и кражби, интернет връзка.
Съвременният 7-инчов цветен сензорен дисплей осигурява лесна визуализация на всички съответни данни за съдържанието на резервоара и позволява висококачествено управление на съдържанието на резервоара за до 32 резервоара.
Калкулаторът тип Mineo извършва операции по изчисление и визуализация на обема при работни и базови условия, като използва данни от калибровъчната таблица на резервоара, таблицата за коригиране на обема при привеждане към базови условия (базова температура 15 °C) и нивото на течността, измерено от сензора за ниво за определяне на обема на течността в резервоара.
×

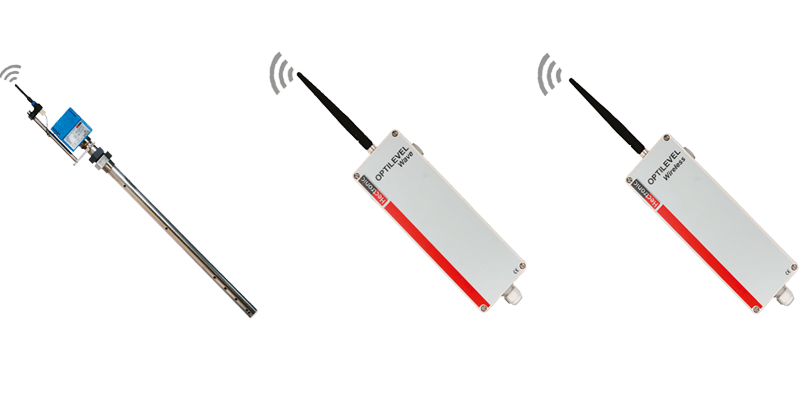

Сонда HLS 6010 с безжична технология
Безжичното решение може да се използва, когато е невъзможно, прекалено скъпо или твърде сложно за модернизиране на празни тръби за свързване на жични измервателни уреди. Данните се предават на контролера чрез радиовълни. Индикаторът за нивото на запълване и неговият безжичен модул се захранват с мощност от батерия, интегрирана в главата. Всички компоненти са разположени вътре в сондата. Само радио антената се намира отвън и може да се монтира в шахтата в най-удобното за клиента място.
Приемници-receivers
OptiLevel Wave е централната събирателна точка за данните на всички безжични сонди. Безжичните измервателни уреди могат да бъдат интегрирани в съществуваща мрежа от кабелни измервателни уреди. OptiLevel Wave може да бъде свързан директно към хост системата или OptiLevel Supply и Wave заедно към Mineo Controller.
Optilevel repeater
Ако съответните разстояния са големи, OptiLevel Repeater трябва да се добави към радиовръзката като усилвател. OptiLevel Repeater позволява да се подобри значително обхватът на безжичната връзка.
Как работи
Безжичната сонда HLS 6010 предава данни за нивото на резервоара чрез радиовълни до OptiLevel Wave (до 500 метра при безпрепятствена видимост). OptiLevel Wave събира данните и ги предава по кабел към системата от по-високо ниво. Ако съответните разстояния са големи, към радиовръзката трябва да се добави повторител като усилвател. Повторителят получава данни от OptiLevel Wave и сондата и ги предава повторно.
Продуктови снимки
Сравнение между системата „Оптилевъл“ и магнитострикционни поплавъчни сонди
Предлаганите на пазара нивомери с поплавък са от по-старо поколение. Те съдържат подвижни части – поплавък, чрез който механично се измерва нивото на течността. Ако системата отчита и нивото на вода поплавъците които се монтират стават два броя. Реално тези системи не измерват нивото на горивото, а позицията на поплавъка. Самите поплавъци съдържат силен магнит, който привлича и задържа всяка метална частица попаднала в горивото като това променя неговото тегло, а при по-продължително натрупване без почистване може да доведе до заклинването му. Този ефект е особено силно изразен при по-стари резервоари на дъното на които има повече утайки които полепват по него. Друг забелязан проблем е залепване на поплавъка за дъното при продължително поддържане на ниско ниво на горивото в резервоара. В резултат на всички тези фактори е възможно местоположението на поплавъка да не отговаря на нивото на горивото, проблем който може да се реши единствено чрез демонтиране на сондата и допълнителни разходи.
При резервоарите за втечнен газ поплавъкът може да бъде повреден при периодичните проверки от високото налягане по време на теста. И както всяка механична система, нивомерната система с поплавък е подложена на износване, което предполага периодична замяна на компоненти.
Предлаганата от нас нивомерна система „Оптилевъл“ е лишена от всички тези недостатъци. Тя измерва директно нивото на горивото без посредничеството на поплавъци. Измервателната част на сондата е изработена от неръждаема стомана която няма никакви подвижни части и на практика е вечна.
| Показател | OPTILEVEL HLS 6010 | Магнитострикционни поплавъчни сонди |
|---|---|---|
| Възможност за измерване на вода и темпетарура | Да | Да |
| Възможност за измерване на AdBlue | Да | Неизвестно – прецизността при измерване за по- дълъг период от време намалява |
| Подвижни части | Не | Да, обикновено два поплавъка |
| Инсталационен набор от инструменти | Не е необходим | Необходима е инсталационна тръба |
| Време за инсталация | Много кратко | Зависи от размера |
| Монтаж в резервоари с центробежни (имерсионни) помпи | Да, няма проблем | Критично |
| Ръчна адаптация към течни субстанции (вкл. Плътност) | Не е необходимо. Сондата работи със всякакви течности | Течността трябва да е известна, за да се монтира подходящия поплавък |
| Изисквания при смяна на течността | Няма | Трябва да се демонтира и смени поплавъка |
| Единични части, които влияят на акуратността | За петроловия пазар конструкцията на всяка сонда е еднаква | Зависи от измеренията на поплавъка и на качеството на аналоговата верига |
| Възможност за измерване на плътност | Да, възможно е със същата сонда | Не, има нужда от допълнителна сонда |
| Качествена проверка чрез диелектрично измерване | Да, на 10 различни позиции се разпознават разлики в качеството на течността | Не |
| Възможност за разпознаване на вода в дизелово гориво | Да. Чрез различните свойства на водата | Да. С допълнителен поплавък |
| Чуствителност към мръсотия | Не, няма подвижни части | Да, налепите могат да заклинят поплавъка или той да промени теглото си |
| Чувствителност към магнитни части в резервоара | Не | Да. Поплавъците са магнитни и привличат и задържат всички метални частици попаднали в горивото |
| Чувствителност при транспортиране | Не | Чувствителна, заради многото части и капилярната конструкция |
| Следпродажбено обслужване | Не е необходимо | Необходимо е периодично почистване или замяна на поплавъците |
| Разкачване на електронните и механичните части | Да. При повреда в електониката може да се замени само тя без изваждане на сондата | Не |
| Допълнителни разходи при сертифициране за ползване по Наредба 18 | Не. Само еднократно пломбиране при инсталиране | Да. След всяко отваряне за почистване е необходимо пломбиране от сертифициран орган |
| Гаранция | 2 години | Няма данни |
